Ein putz- und oberflächenbündiges Setzen von Schalterdosen ist mit konventionellen Schalterdosen praktisch nicht machbar.
Zugeputzte, zugefließte, schlecht verputzte, unsaubere Schalter- und Abzweigdosen kosten wertvolle Montagezeit. Sie können es sich leicht ausrechnen, welche zusätzlichen Kosten für Sie anfallen, wenn Sie als Elektriker verputzte Schalterdosen suchen, stemmen, auskratzen, säubern und nachputzen müssen. Putzbündigkeit ist in den seltensten Fällen gegeben.
Das BAUER-Installationsdosensystem für Elektrobetriebe bietet hierfür eine Lösung.
Ein speziell entwickeltes System für Elektriker für einen parkischen, sauberen und schnellen Montage-Ablauf auf der Baustelle.
Für das Anzeichnen von Unterputz- und Hohlwanddosen wurde eine spezielle Schablone für Elektriker entwickelt, mit der man am Alt- oder Neubau schnell und präzise Schalter und Steckdosen anzeichnen kann.
Unterputzdosen von BAUER nach DIN 49073 sind 20 mm länger als herkömmliche Dosen anderer Hersteller. Nach der Montage ragen die Schalterdosen ca. 18mm aus der Wand.
Das Setzen von Schalterdosen kann auch für geübte Hände noch eine Herausforderung sein. Vor allem beim Eingipsen von Unterputzdosen im Bodenbereich (auf 30cm bis 40cm Höhe).
Für diesen Zweck wurde der BAUER-Dosensetzer konzipiert. Das optimale Werkzeug, um Unterputzdosen schnell, im richtigen Wandabstand, in senkrechter oder waagerechter Auslötung in die Wand zu setzen. Mit dem Dosensetzer lassen sich bis zu fünf Unterputzdosen in einem Arbeitsgang einfach und schnell in die Wand eingipsen.
Zum Schutz vor Beschädigungen oder Verunreinigung der Schalterdosen durch Putz oder Mörtel während der Verputzarbeiten gibt es die Putzstopfen aus Styropor. Diese lassen sich einfach in die Dose stecken und dienen so als Abdeckung der Unterputz-Dosen. Nach dem Verputzen kann man die Putzstopfen einfach wieder herausnehmen und mehrfach verwenden.
Nach dem Verputzen stehen die längeren Schalterdosen von BAUER etwas aus der Wand hervor (somit müssen die Unterputzdosen nie gesucht werden). Um nun Oberflächenbündigkeit mit den Elektrodosen und der Wandfläche zu erreichen, werden BAUER-Dosen mit dem Dosenabfräser abgefräst.
Nachdem die Dosen bündig in der Wand sitzen, erleichtert sich dadurch nicht nur die Montage und Sie sparen Zeit, sondern Sie liefern gleichzeitig ein qualitativ höherwertiges Endprodukt und steigern die Zufriedenheit bei Ihren Kunden. Die UP-Dosen sitzen putz- und oberflächenbündig in der Wand, wie in DIN VDE 0606 Ziffer 2.4 vorgeschrieben.
Fachpresse
1995 erschien in der Fachzeitschrift "de" ein ausführlicher Artikel über das BAUER-Installationsdosensystem und den oberflächenbündigen Einbau von Unterputzdosen. Diesen können Sie mit folgendem Link herunterladen:
Das BAUER-System
Zum Anzeichnen von Unterputz- und Hohlwanddosen - schnell, präzise und kostensparend.

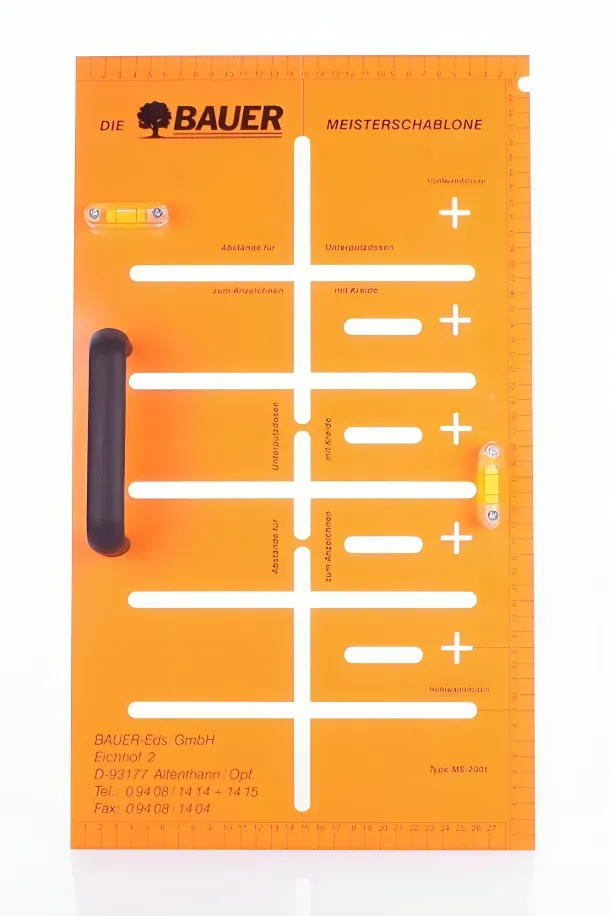

Ob im Alt- oder Neubau, mit der Meisterschablone für Elektriker zeichen Sie kinderleicht Ihre Schalter- und Steckdosen an. Das traditionelle Anzeichnen mit Metermaß und Wasserwaage hat damit ein Ende.
Die BAUER-Meisterschablone ist Meterstab und Wasserwaage zu einem Werkzeug kombiniert. Man kann damit sowohl Unterputzdosen als auch Hohlwanddosen einfach und schnell anzeichnen. Ob senkrecht oder waagrecht, die Meisterschablone ist genau an die gängigen Maße angepasst und Sie können in einem Arbeitsgang bequem Ihre Schalterdosen anzeichnen.
Die Schablone ist sowohl für Bleistift als auch für Kreide erhältlich. Für nur Hohlwanddosen gibt es auch die eigens entwickelte Mini-Dosenschablone. Zusätzlich erhalten Sie zu Ihrer Schablone auch das benötigte Schreibzeug (Kreiden oder Bleistifte) und einen stabilen Edelstahlkoffer zur Aufbewahrung.
Die "Wasserwaage" zur Schalterdose.

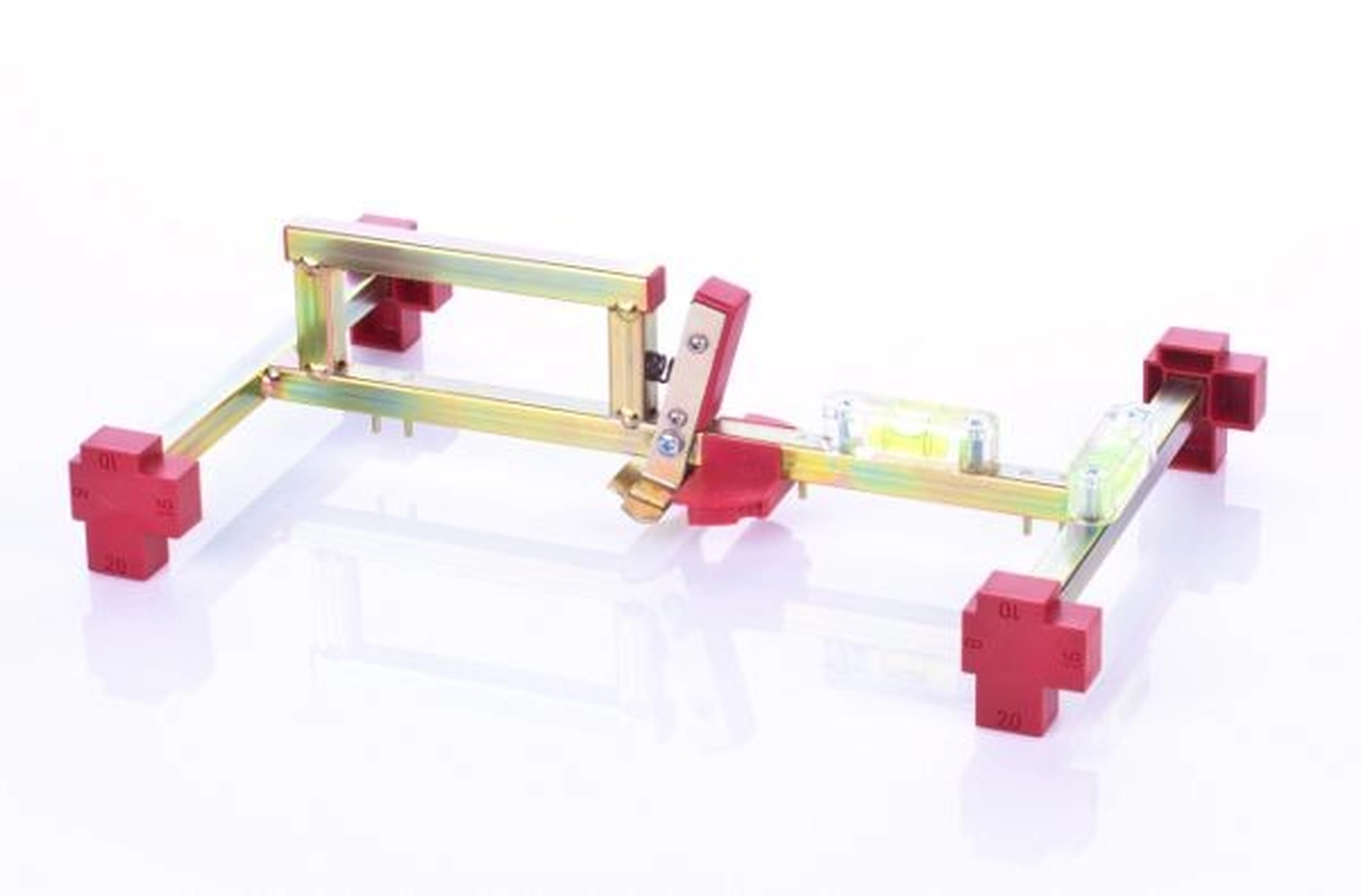

Mit dem Dosensetzer können Sie mit einer Hand bis zu fünf Unterputzdosen in einem Arbeitsgang passgenau und fluchtgerecht in die Wand einbauen. Der Dosensetzer besitzt zwei Libellen zur je senkrechten und waagerechten Auslotung.
Profitieren Sie von wesentlich kürzeren Montagezeiten bei dem Doseneinbau.
Für variable Wandabstände gibt es das universelle Zweitgerät, den "Quattro Dosensetzer II". Dieser ermöglicht es, verschiedene Wandabstände einzustellen (für unterschiedlichen Wandbelag, z. B. bei Fliesen).
Der Arbeitsaufwand, um Unterputzdosen im Mauerwerk zu befestigen, minimiert sich auf das Wichtigste.
Der Dosenabfräser
Mit dem Dosenabfräser wird der überstehende Teil von BAUER-Dosen abgefräst. Sie spannen den Dosenabfräser einfach in die Handbohrmaschine ein, und im Nu sitzt jede Dose in Maßarbeit in der Wand.
Die Schneiden des Dosenabfräsers bestehen aus Mini-Hartmetall-Scheiben. Diese können Sie bei Verschleiß nach und nach ein Stück weiter drehen und der Fräser erhält wieder volle Schneidkraft. Sind die Hartmetall-Scheiben einmal komplett verschlissen, sind diese als Nachrüst-Satz erhältlich. Der Dosenabfräser erhält somit eine extrem lange Lebensdauer.
Artikelnummer Dosenabfräser: BR-2071
Praktischer Montagekoffer
Sie erhalten den Dosenabfräser auch im praktischen Metall-Montagekoffer für optimalen Transportkomfort und perfekten Schutz für das hochwertige Werkzeug.
Im Montagekoffer befinden sich zusätzliche Fächer, z.B. für Führungsscheiben oder Schalterdosenschrauben. So haben Sie stets alles dabei.
Artikelnummer Montagekoffer: NN-2170
